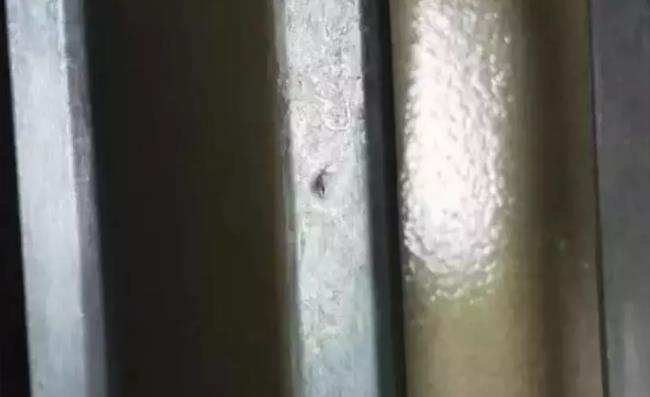

一、流痕和花紋
外觀檢查:鑄件表面上有與金屬液流動方向一致的條紋,有明顯可見的與金屬基體顏色不一樣的無方向性的紋路,無發(fā)展趨勢。
1. 流痕產(chǎn)生的原因有如下幾點:
1)模溫過低
2)澆道設(shè)計不良,內(nèi)澆口位置不良
3)料溫過低
4)填充速度低,填充時間短
5)澆注系統(tǒng)不合理
6)排氣不良
7)噴霧不合理
2. 花紋產(chǎn)生的原因是型腔內(nèi)涂料噴涂過多或涂料質(zhì)量較差,解決和防止的方法如下:
1)調(diào)整內(nèi)澆道截面積或位置
2)提高模溫
3)調(diào)整內(nèi)澆道速度及壓力
4)適當(dāng)?shù)倪x用涂料及調(diào)整用量

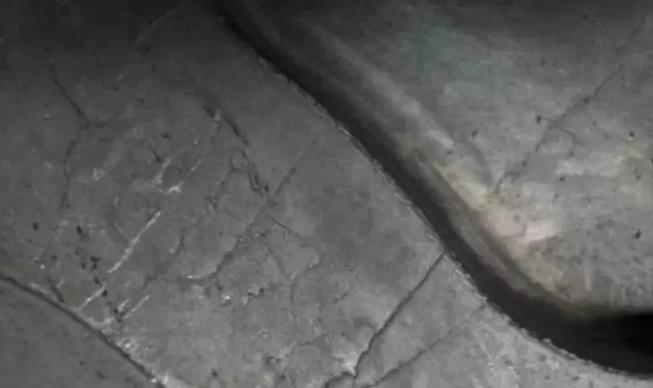

二、網(wǎng)狀毛翅(龜裂紋)
外觀檢查:壓鑄件表面上有網(wǎng)狀發(fā)絲一樣凸起或凹陷的痕跡,隨壓鑄次數(shù)增加而不斷擴(kuò)大和延伸。
產(chǎn)生原因如下:
1)壓鑄模腔表面有裂紋
2)壓鑄模預(yù)熱不均勻
解決和防止的方法為:
1)壓鑄模要定期或壓鑄一定次數(shù)后,應(yīng)作退火處理、消除型腔內(nèi)應(yīng)力
2)如果型腔表面已出現(xiàn)龜裂紋,應(yīng)打磨成型表面,去掉裂紋層
3)模具預(yù)熱要均勻

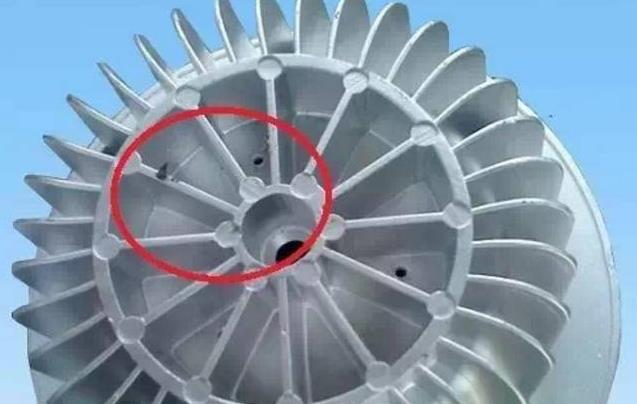

三、冷隔
外觀檢查:壓鑄件表面有明顯的、不規(guī)則的、下陷線性型紋路(有穿透與不穿透兩種)形狀細(xì)小而狹長,有時交接邊緣光滑,在外力作用下有斷開的可能。
產(chǎn)生原因如下:
1)兩股金屬流相互對接,但未完全熔合而又無夾雜存在其間,兩股金屬結(jié)合力又很薄弱
2)澆注溫度或壓鑄模溫度偏低
3)澆道位置不對或流路過長
4)填充速度低
解決和防止的方法為:
1)適當(dāng)提高澆注溫度
2)提高壓射比壓縮短填充時間,提高壓射速度
3)改善排氣、填充條件

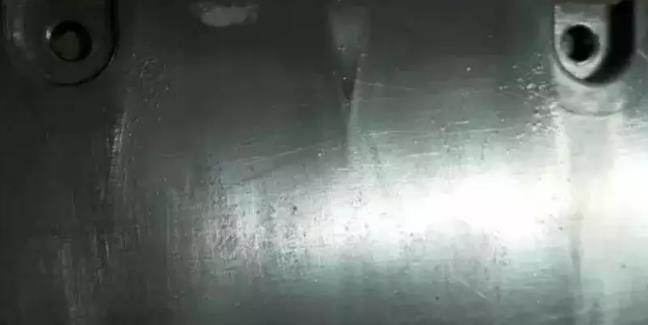

四、縮陷(凹痕)
外觀檢查:在壓鑄件厚大部分的表面上有平滑的凹痕(狀如盤碟)。
產(chǎn)生原因如下:
1)由收縮引起
壓鑄件設(shè)計不當(dāng)壁厚差太大
澆道位置不當(dāng)
壓射比壓低,保壓時間短
壓鑄模局部溫度過高
2)冷卻系統(tǒng)設(shè)計不合理
3)開模過早
4)澆注溫度過高
解決和防止的方法為:
1)壁厚應(yīng)均勻
2)厚薄過渡要緩和
3)正確選擇合金液導(dǎo)入位置及增加內(nèi)澆道截面積
4)增加壓射壓力,延長保壓時間
5)適當(dāng)降低澆注溫度及壓鑄模溫度
6)對局部高溫要局部冷卻
7)改善排溢條件

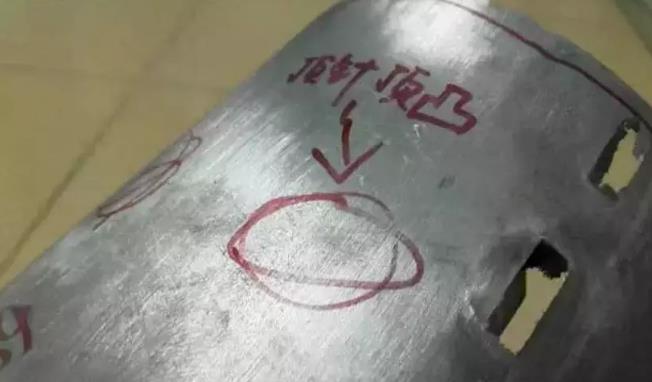

五、印痕
外觀檢查:鑄件表面與壓鑄模型腔表面接觸所留下的痕跡或鑄件表面上出現(xiàn)階梯痕跡。
產(chǎn)生原因如下:
1. 由頂出元件引起
1)頂桿端面被磨損
2)頂桿調(diào)整長短不一致
3)壓鑄模型腔拼接部分和其他部分配合不好
2. 由拼接或活動部分引起
1)鑲拼部分松動
2)活動部分松動或磨損
3)鑄件的側(cè)壁表面,由動、定模互相穿插的鑲件所形成
解決和防止的方法為:
1)頂桿長短要調(diào)整到適當(dāng)位置
2)緊固鑲塊或其他活動部分
3)設(shè)計時消除尖角,配合間隙調(diào)整適合
4)改善鑄件結(jié)構(gòu)使壓鑄模消除穿插的鑲嵌形式,改進(jìn)壓鑄模結(jié)構(gòu)

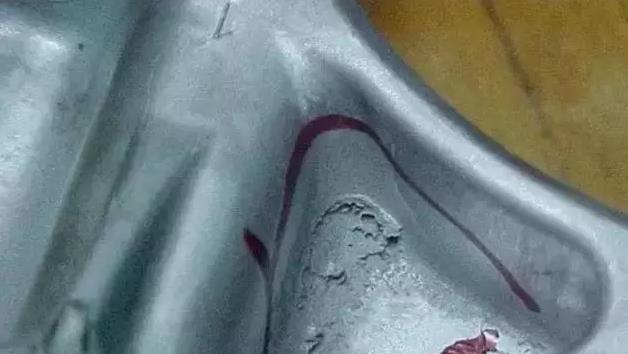

六、粘附物痕跡
外觀檢查:小片狀及金屬或非金屬與金屬的基體部分熔接,在外力的作用下剝落小片狀物,剝落后的鑄件表面有的發(fā)亮、有的為暗灰色。
產(chǎn)生的原因如下:
1)在壓鑄模型腔表面有金屬或非金屬殘留物
2)澆注時先帶進(jìn)雜質(zhì)附在型腔表面上
解決和防止的方法為:
1)在壓鑄前對型腔壓室及澆注系統(tǒng)要清理干凈,去除金屬或非金屬粘附物
2)對澆注的合金也要清理干凈
3)選擇合適的涂料,涂層要均勻

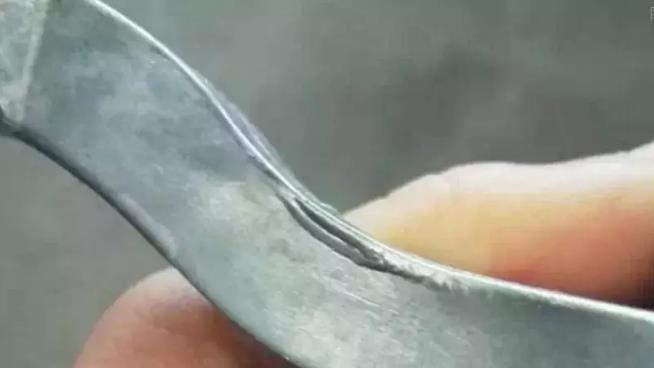

七、分層(夾皮及剝落)
外觀檢查或破壞檢查:在鑄件局部有金屬的明顯層次。
產(chǎn)生的原因如下:
1)模具剛性不夠在金屬液填充過程中,模板產(chǎn)生抖動
2)在壓射過程中沖頭出現(xiàn)爬行現(xiàn)象
3)澆道系統(tǒng)設(shè)計不當(dāng)
解決和防止的方法為:
1)加強(qiáng)模具剛度,緊固模具部件,使之穩(wěn)定
2)調(diào)整壓射沖頭與壓室的配合,消除爬行現(xiàn)象
3)合理設(shè)計內(nèi)澆道

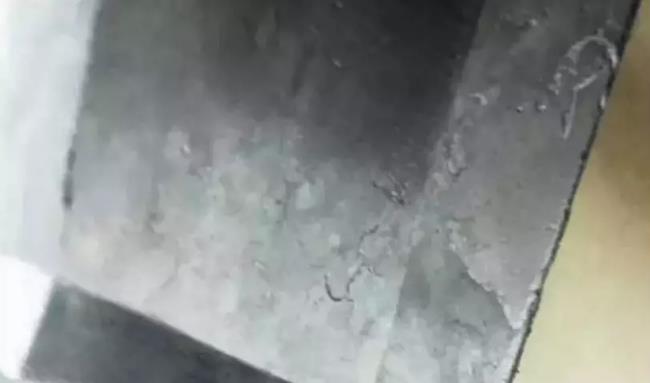

八、摩擦燒蝕
外觀檢查:壓鑄件表面在某些位置上產(chǎn)生粗糙面。
產(chǎn)生的原因如下:
1)由壓鑄型(模)引起的內(nèi)澆道的位置方向和形狀不當(dāng)
2)由鑄造條件引起的內(nèi)澆道處金屬液沖刷劇烈部位的冷卻不夠
解決和防止的方法為:
1)改善內(nèi)澆道的位置和方向的不善內(nèi)澆當(dāng)之處
2)改善冷卻條件,特別是改善金屬液沖刷劇烈部位
3)對燒蝕部分增加涂料
4)調(diào)整合金液的流速,使其不產(chǎn)生氣穴
5)消除型(模)具上的合金粘附物
九、沖蝕
外觀檢查:壓鑄件局部位置有麻點或凸紋。
產(chǎn)生的原因如下:
1)內(nèi)澆道位置設(shè)置不當(dāng)
2)冷卻條件不好
解決和防止的方法為:
1)內(nèi)澆道的厚度要恰當(dāng)
2)修改內(nèi)澆道的位置、方向和設(shè)置方法
3)對被沖蝕部位要加強(qiáng)冷卻。
十、裂紋
外觀檢查:將鑄件放在堿性溶液中,裂紋處呈暗灰色。金屬基體的破壞與裂開呈直線或波浪線形,紋路狹小而長,在外力作用下有發(fā)展趨勢。
鋁合金鑄件裂紋產(chǎn)生的原因:
1)合金中鐵含量過高或硅含量過低;合金中有害雜質(zhì)的含量過高,降低了合金的可塑性;鋁硅合金、鋁硅銅合金含鋅或含銅量過高;鋁鎂合金中含鎂量過多
2)留模時間過短,保壓時間短;鑄件壁厚有劇烈變化之處
3)局部包緊力過大,頂出時受力不均
解決和防止的方法:
1)正確控制合金成分,在某些情況下:可在合金中加純鋁錠以降低合金中含鎂量;或在合金中加鋁硅中間合金以提高硅含量
2)提高型(模)具溫度;改變鑄件結(jié)構(gòu),調(diào)整抽芯機(jī)構(gòu)或使推桿受力均力
3)加大拔模斜度,局部使用強(qiáng)力脫模劑
4)增加留模時間、增加保壓時間
特別聲明:如有關(guān)于作品內(nèi)容、版權(quán)或其它問題請于作品發(fā)表后的30日內(nèi)聯(lián)系刪除。
